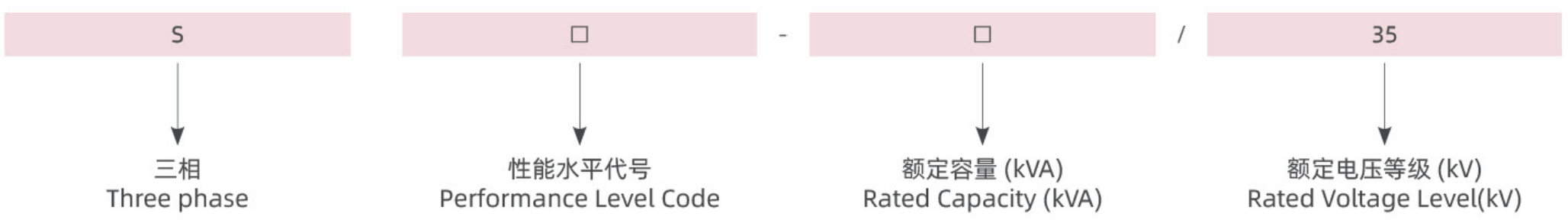

型号含义

适用范围

S▢-50-40000/35型油浸式变压器适用于交流50Hz、额定工作电压35kV的电力系统中，作为中小型变电站变电设备。

铁芯

铁芯采用高导磁晶粒取向冷轧硅钢片。铁芯为习式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

绕组

绕组均为同心式线圈；高压绕组具有分接电压要求的抽头，引至分接开关上，开关安装在箱盖上，需切断电源方可变换分接电压。

安全保护装置

变压器装有气体继电器，压力释放阀。

油保护装置

变压器均装有储油柜，其一端装有油位计；变压器储油柜上应加装带油封的吸湿器。

油温测量装置

变压器均装有玻璃温度计的管座，管座设在油箱顶部，深入油内120±10mm；

10000kVA及以上变压器装有户外式信号温度计。

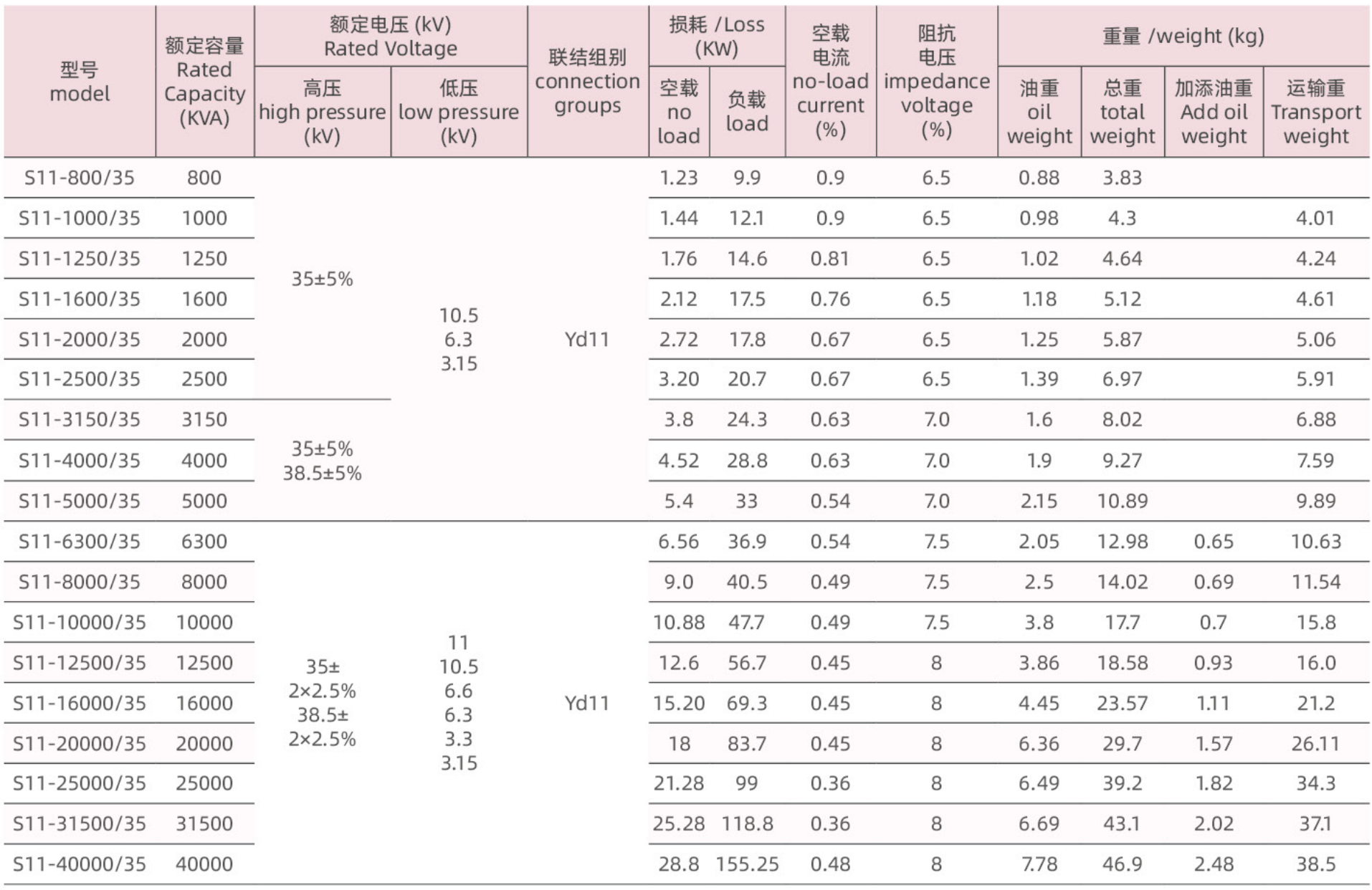

35kV三相电力变压器S▢技术参数

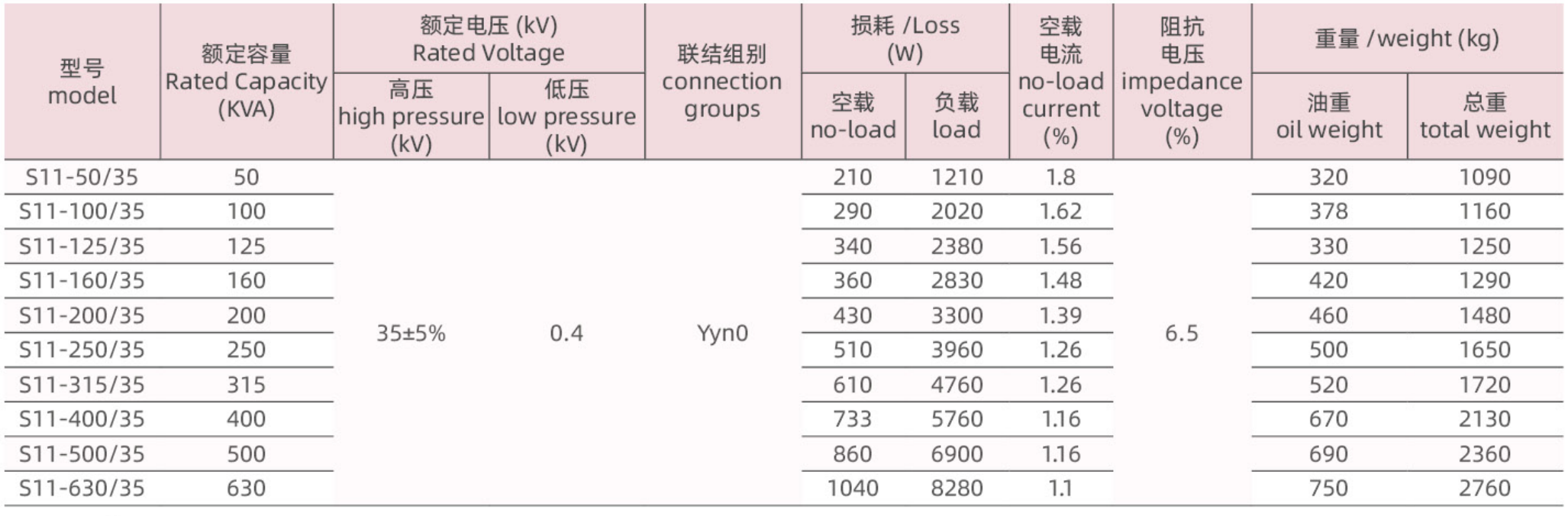

35kV三相电力变压器技术参数

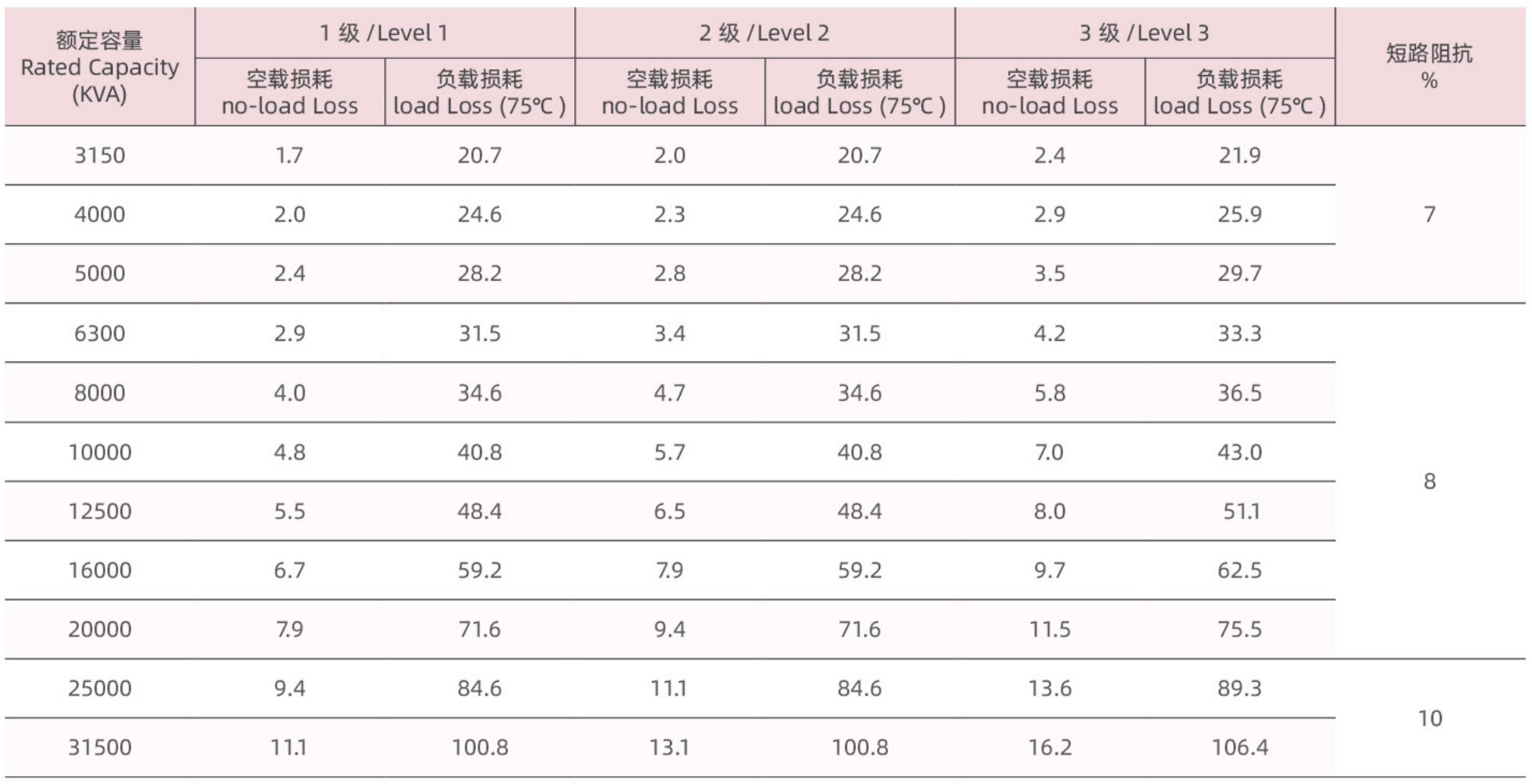

35kV油浸式三相双绕组无励磁调压电力变压器能效等级

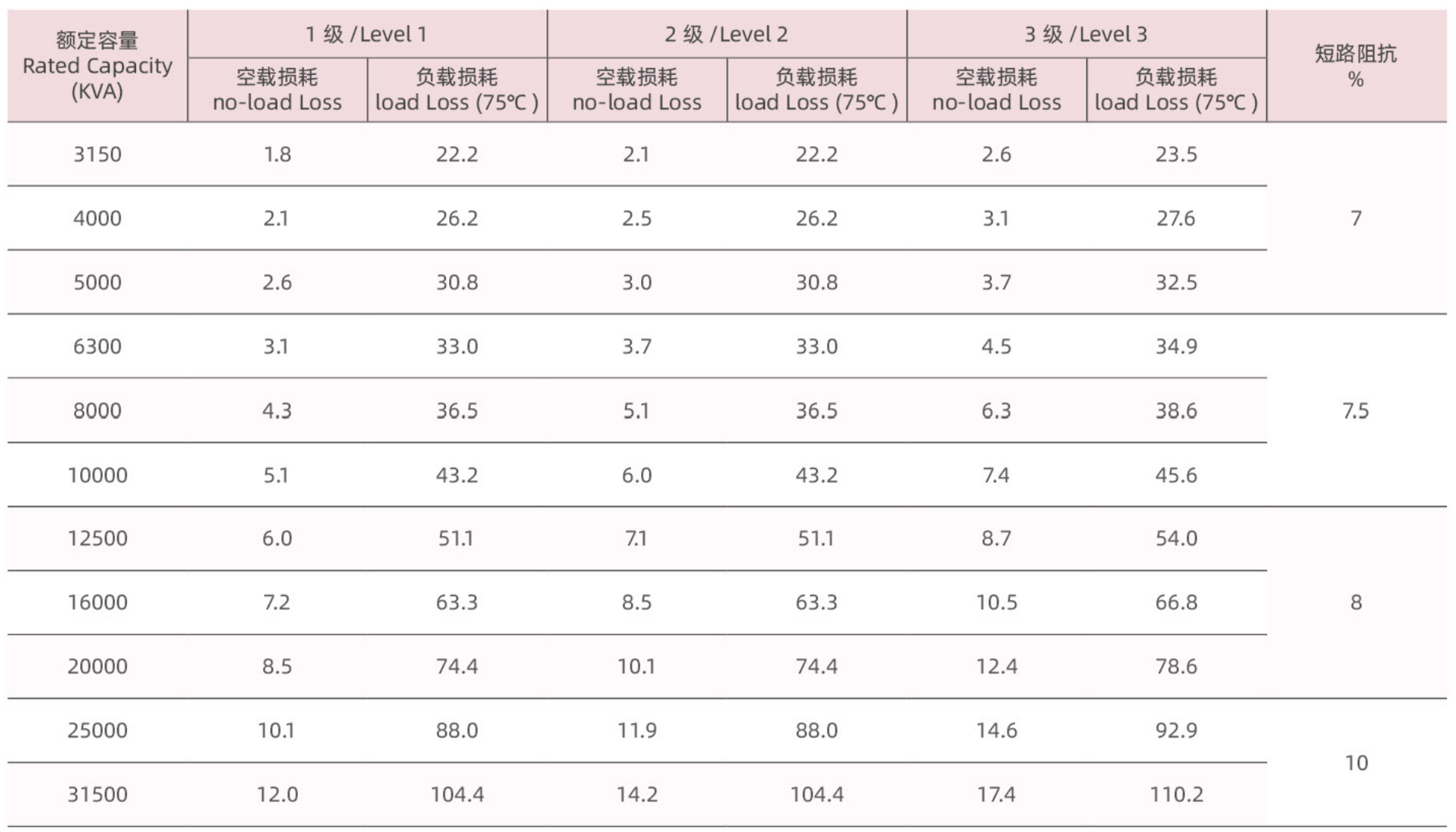

35kV油浸式三相双绕组有载调压电力变压器能效等级
