SC(B) 树脂绝缘变压器系列

概述

树脂绝缘干式变压器是我公司引进国外先进技术，自主开发了SC9、SCB9系列以及SC10、SCB10系列带填料薄绝缘干式变压器，由于线圈被破坏氧树脂包封，所以难燃、防火、防爆，免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在140%额定负载下长期运行，并配有智能温控仪，具有放障报警，超温报警，超温跳间以及黑闹子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。

由于我公司干式变压器具有以上特点，因此广泛用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，治炼电厂、轮船、海洋钻井平台等环境恶劣场所。

高压绕组

高压绕组用带填料环氧树脂真空浇注，极大地减小了局放量，提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

制造工艺

圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构。变压器容量较大时有通风道。绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺要求进行操作，所有过程都需有严格的监视，并视情况进行调整。浇注的精密制造过程使线圈无气泡、空穴，使制成的变压器达到优质运行效果。

温控系统和风冷系统

采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

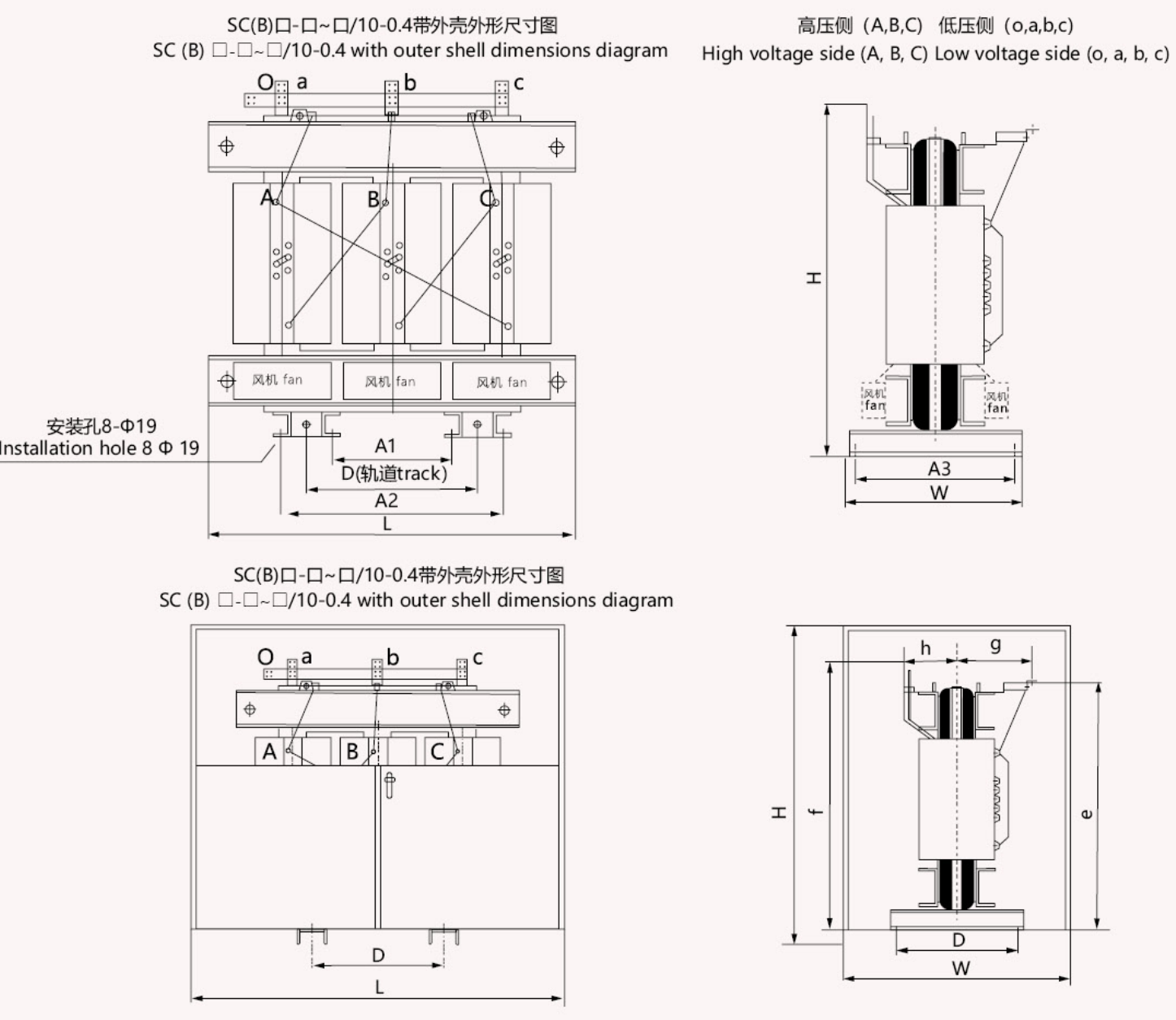

保护外壳和出线母排

护外壳对变压器作进一步的安全保护，防护等级有IP20、IP23等，外壳材料有冷轧钢板，不锈钢板等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

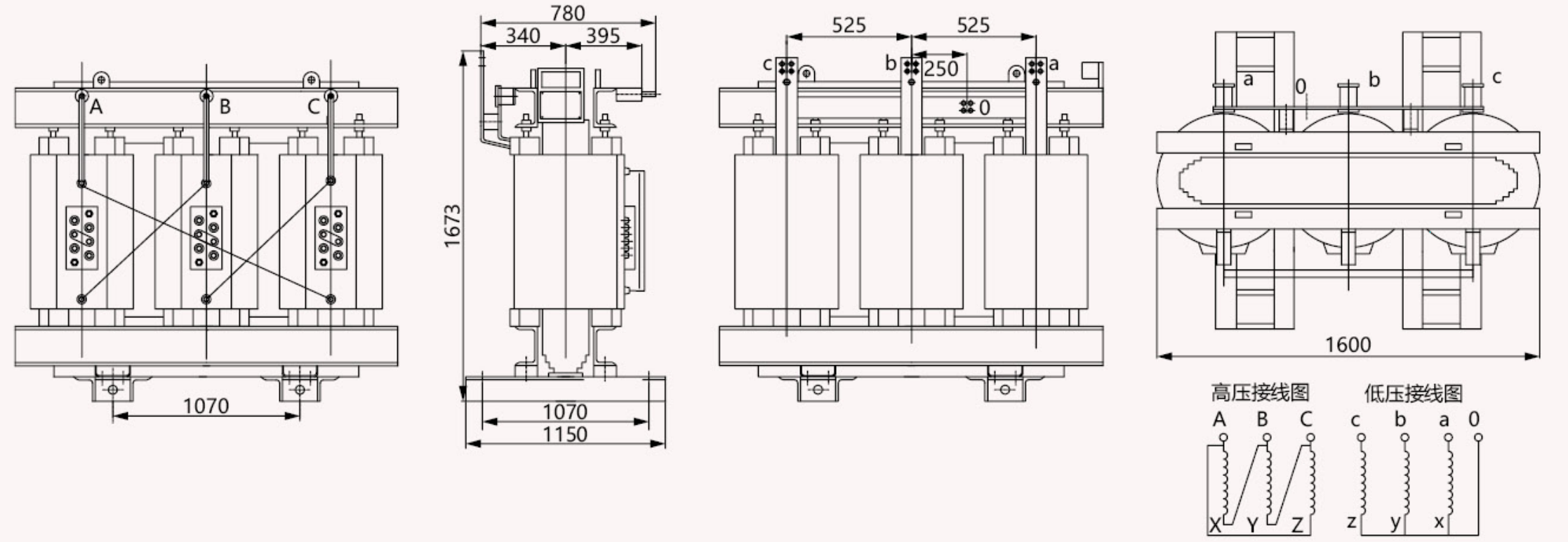

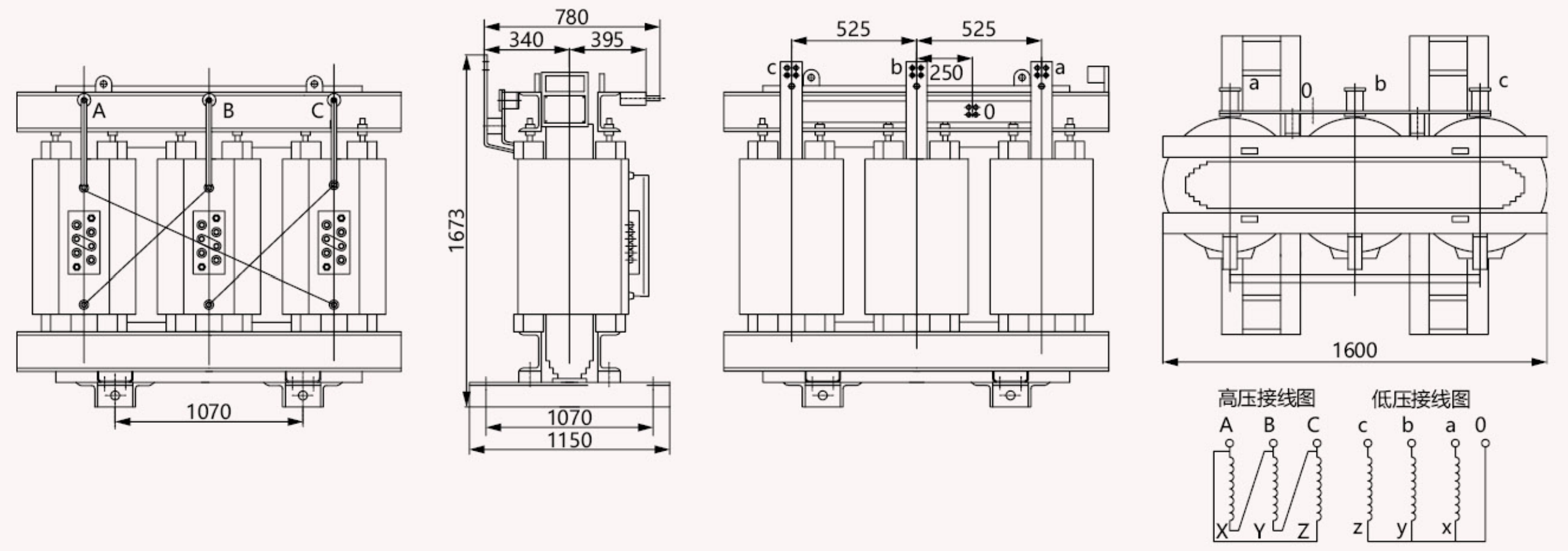

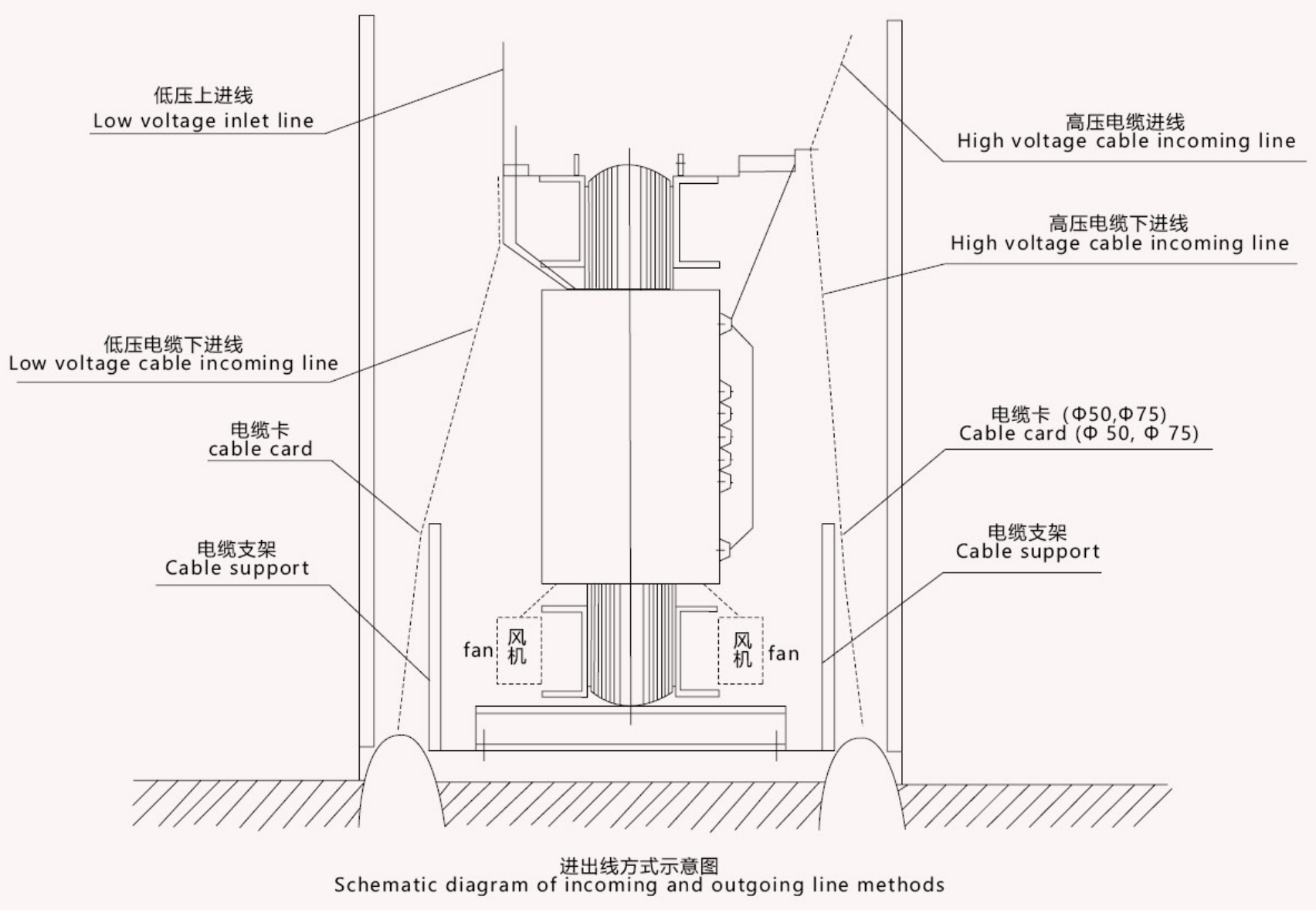

变压器出线方式

可根据不同的接口形式制造常规的出线、标准封闭母线和标准侧出线，也可以根据用户要求设计特殊出线方式。
