概述

S▢-M 型系列三相油浸式电力变压器是国家科技新产品，在新型电力产品结构设计的基础上进行开发的。设计的主导思想是满足产品的可靠性，提高产品的性能，设计中根据新型电力产品的实际情况，重新调整了一些损耗系数和结构，使损耗设计值更符合实测值；同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构也更合理。

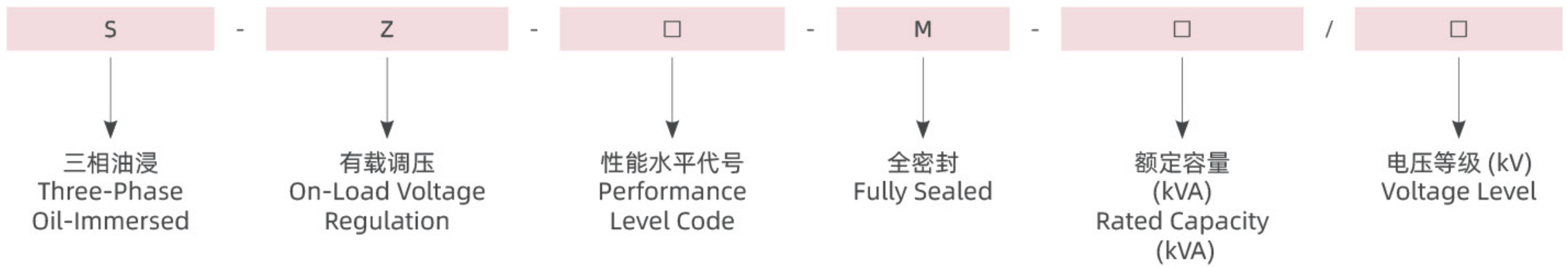

型号含义

铁芯/绕组和器身

采用高导磁/低损耗的优质高性能硅钢片，降低了空载损耗。

结构

630kVA及以上产品低压采用新型螺旋式。器身装配总结了新型电力变压器成熟经验，器身装配后成为一个牢固的整体，保证产品满足电气性能和突发短路时机械强度要求。本系列产品为全密封结构，保证了变压器油与外界空气隔绝，防止了油的老化，提高了变压器的可靠性。

油箱采用波纹油箱：在箱壁上下各开一长孔，以促进油在波纹片里的循环。这种油箱工艺简单，机械强度高，油的流动性及散热能力提高，焊接效果好，不易渗漏。

S11-M油浸式电力变压器

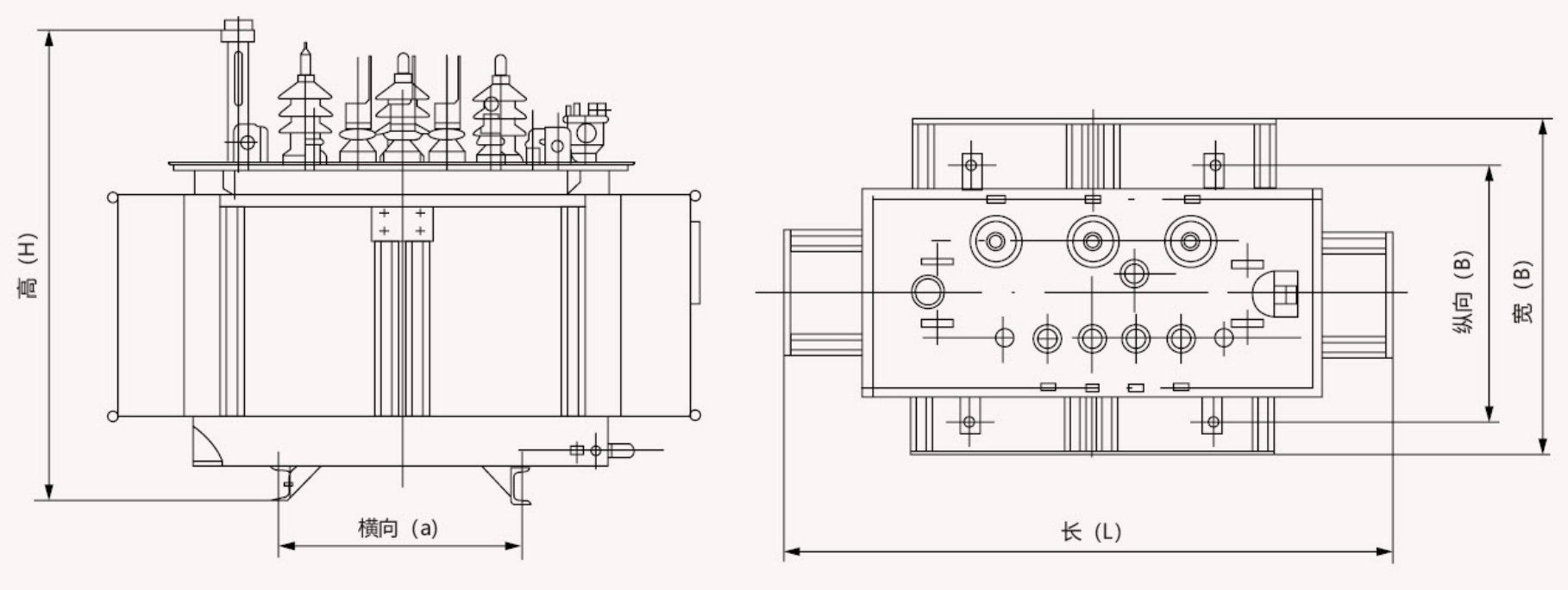

外形及安装尺寸

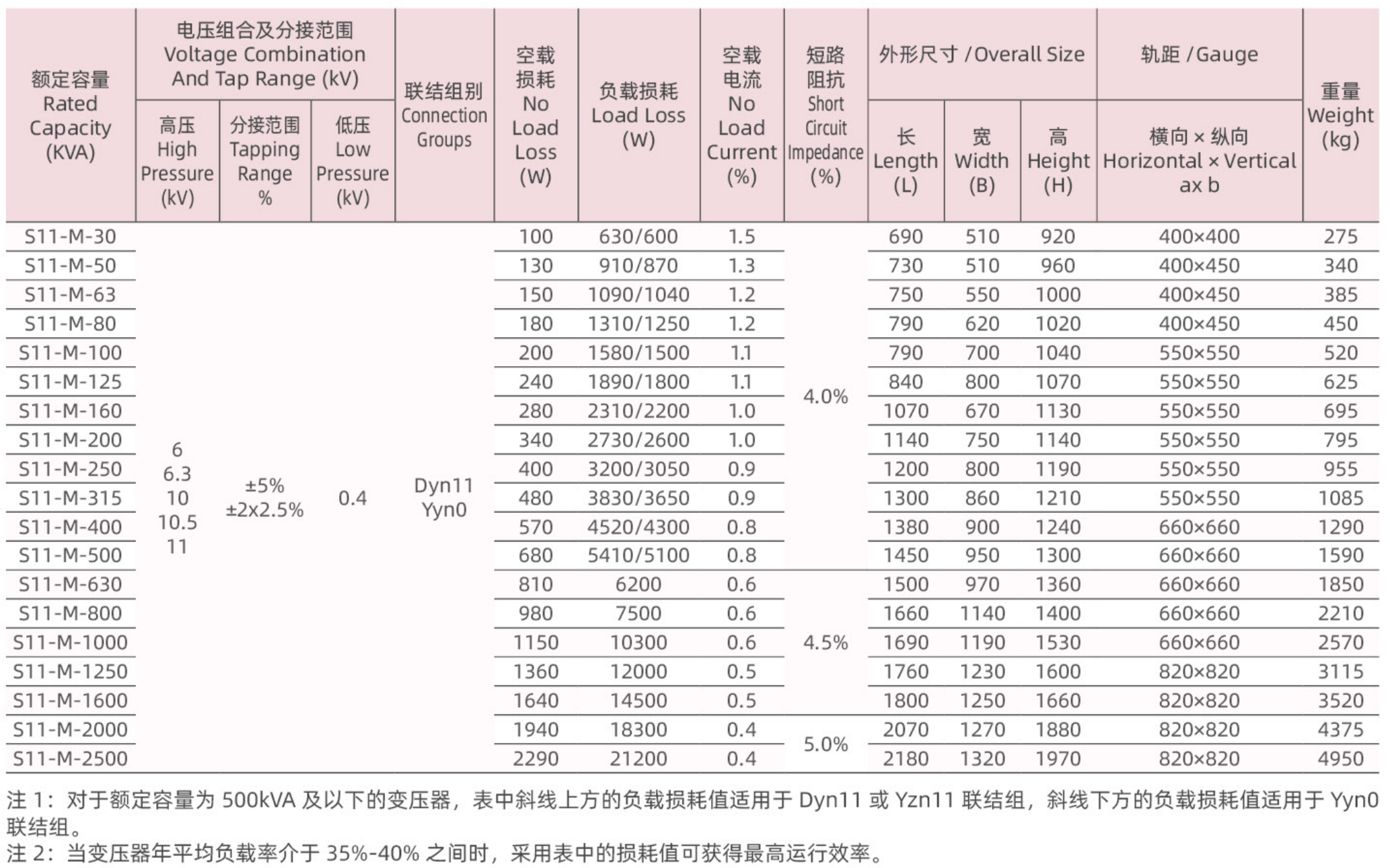

技术参数

S13-M油浸式电力变压器

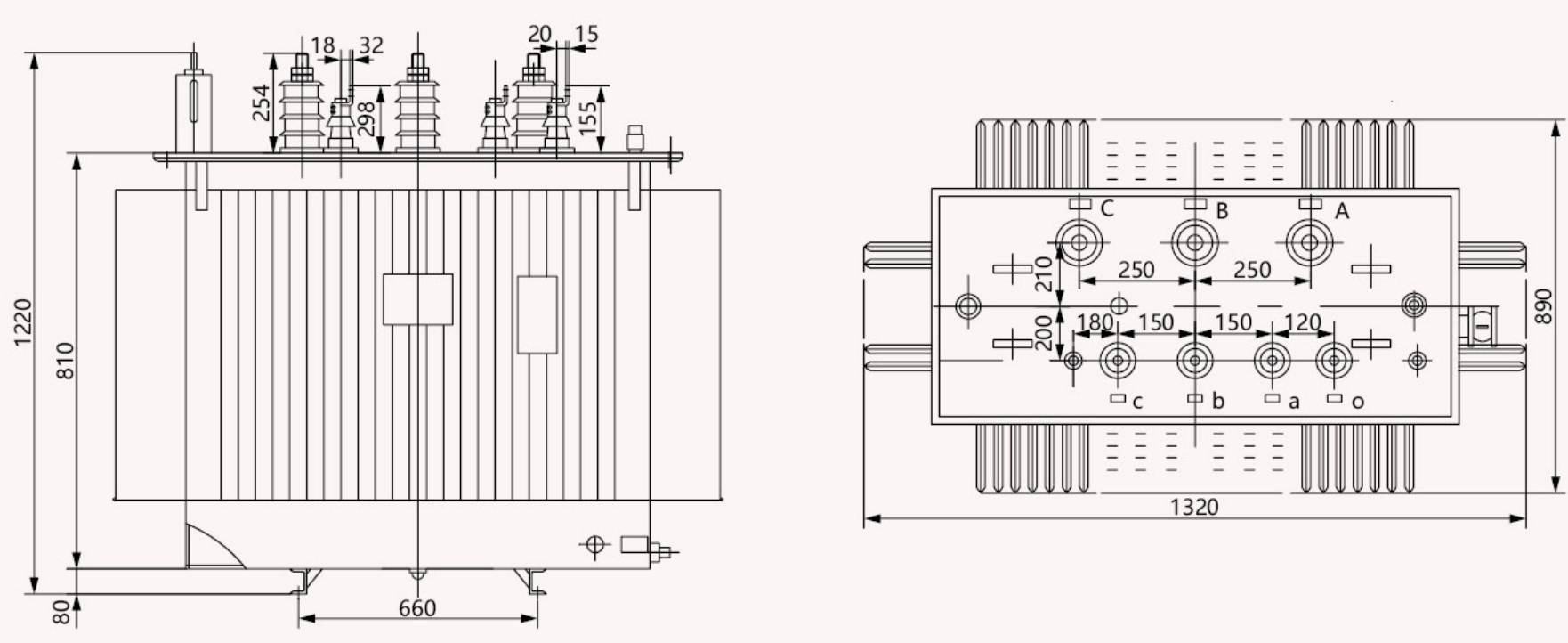

外形及安装尺寸

技术参数

S20-M油浸式电力变压器

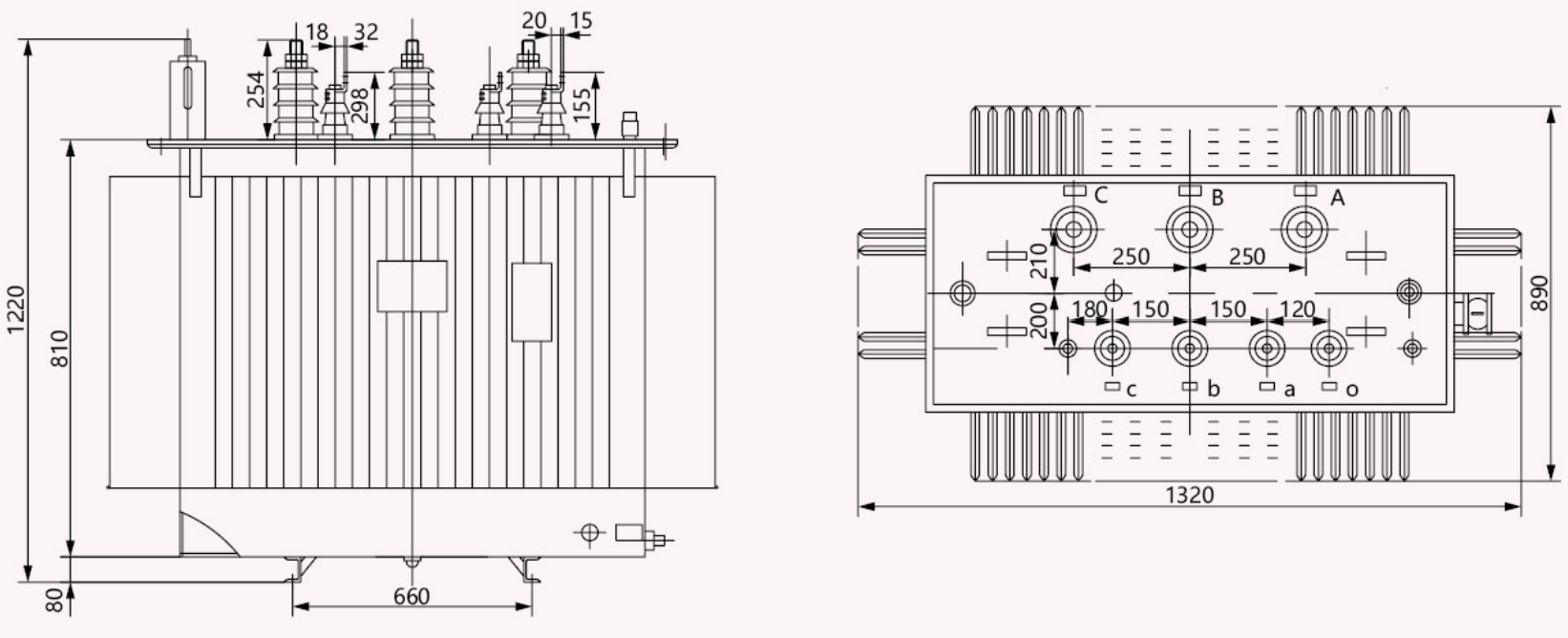

外形及安装尺寸

技术参数

S22-M油浸式电力变压器

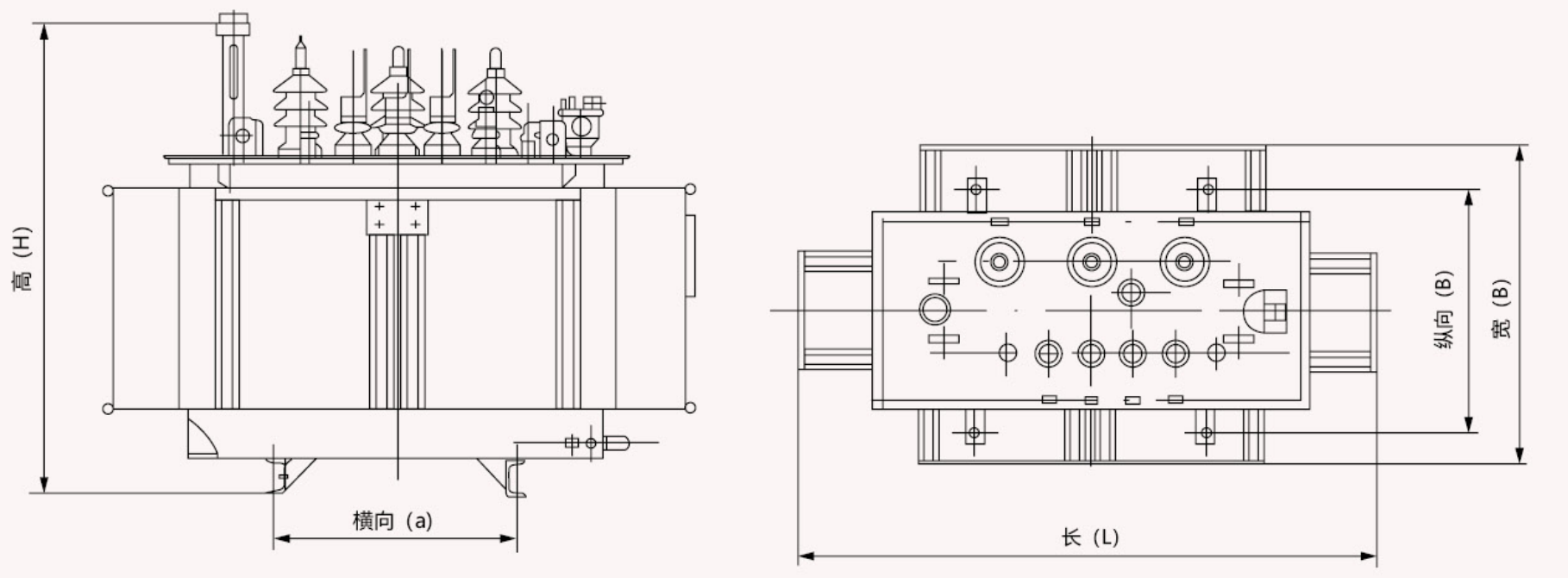

外形及安装尺寸

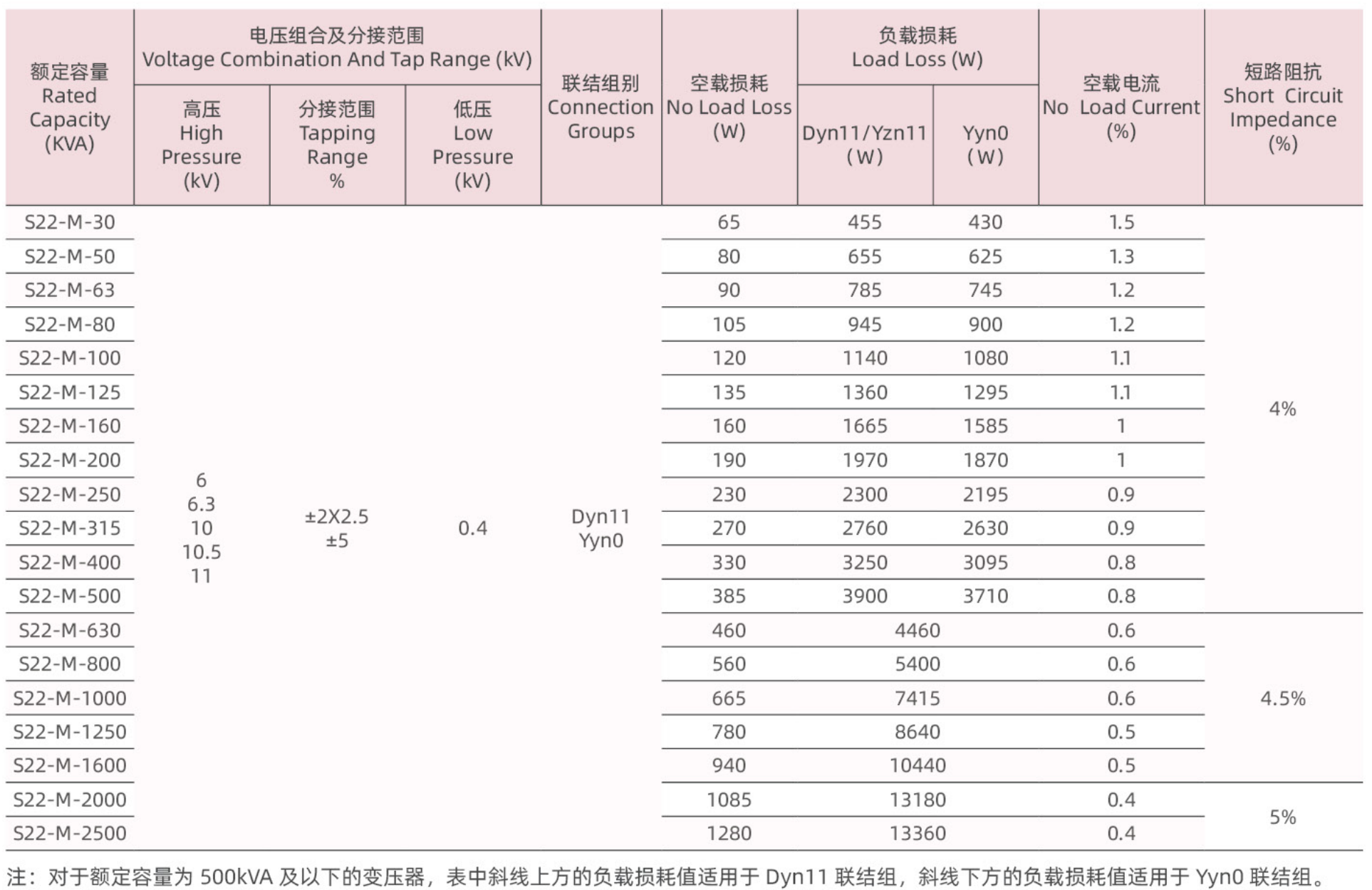

技术参数
