概述

35KV紧凑型预装式变电站，俗称华式箱变，是一种新型箱式变电站，产品大量使用于风电场和光伏发电场。主要由变压器本体、高压电器部分、低压电器部分、箱体等组成。变压器为三相双绕组油浸自冷无励磁调压电力变压器；华式箱变的高压电器部分主要由35kV高压断路器、35kV隔离开关、35kV电流互感器、35kV电压互感器、35kV避雷器、35kV带电显示器等组成；华式箱变低压电器部分主要由低压框架断路器，自用电系统(自用变压器、馈线开关等)、浪涌保护器等组成。

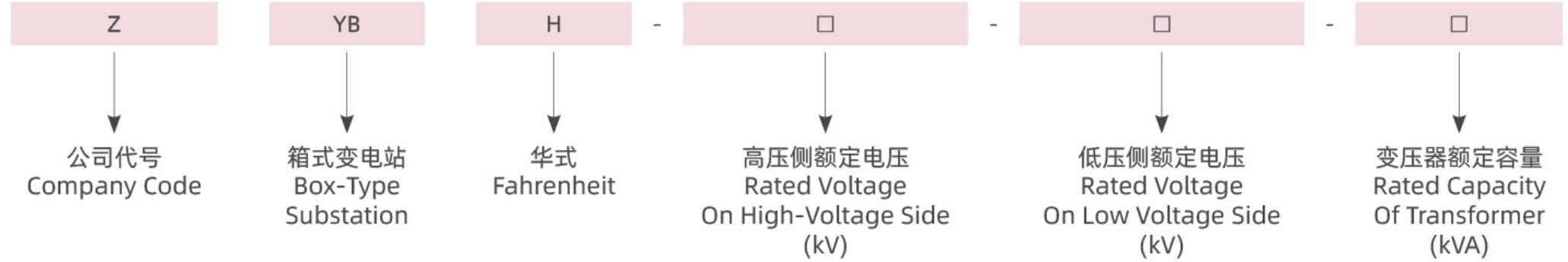

型号含义

产品特点

结构紧凑、体积小、安装方便、灵活；

全绝缘、全密封结构、安全可靠、免维护，可靠保护人身安全；

高压侧采用双熔断器保护，其中插入式熔断器熔丝为双敏熔丝(温度、电流)、后备熔断器为限流熔断器，降低了运行成本；

高压进线采用电缆接插件结构，全绝缘、安全可靠、操作方便；

既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性；

变压器为三相三柱或三相五柱等结构，铁芯采用阶梯接缝工艺或卷铁芯工艺，噪声低、损耗低、抗短路和过载能力强；

采用真空干爆和真空注油的特殊工艺，我公司将用在110KV产品的此工艺延伸到10kV产品，为提高产品质量提供有力保障；

箱体可根据运行环境的要求采用防腐设计和特殊喷漆处理，具有“三防”功能，即防凝露、防盐雾、防霉菌的功能并能满足高温、高湿环境下的

防腐要求。

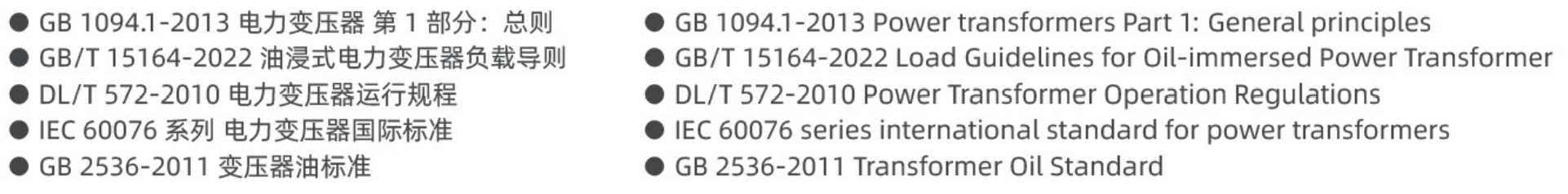

相关标准&参数

技术要求

华式箱变由高压室、变压器、低压室三部分结构组成，各室间用隔板隔离成独立的间隔，并在箱体内设有下人孔，方便安装及维护。其内部布置结构按标准设计图纸要求设定。箱变采用自然冷却方式，通过柜内冷却装置将低压室温度控制在60℃以下，保障二次设备运行环境良好。变压器柜体上需安装通信柜(安装交换机、光纤盒等设备)、UPS蓄电池柜在1.1倍连续长期过负荷运行(油温在项目环境下不超过85℃) 1.2倍连续3小时过负荷运行(油温在项且环境下不超过85℃),1.5倍短时过负荷运行状态下的温升，应符合《国家电网公司输变电工程通用设备》(66kV及以下变配电站典型规范)规定及表3-2相关值。

箱变内部应采取除湿、防爆和防凝露措施，高低压室电缆孔洞在防火泥封堵的基础上使用高分子柔性封堵材料TS-68进行防潮密封处理。箱变柜门加装密封条。密封条采用三元乙丙橡胶，具有良好的耐热、耐候、耐臭氧、耐腐蚀、耐老化性能优异。高压电缆头、母排、接线端子等带电部位使用阻燃导热型硅橡胶绝缘材料TS-10进行全绝缘处理，35kV的高电压部位在绝缘处理后应能够承受40.5kV电压耐压1min的要求；低压母排在进行绝缘处理后应能够承受2.5kV电压耐压1min的要求。高压套管瓷瓶、绝缘拉杆、绝缘子等绝缘器件刷涂高自洁防污闪涂料SRTV,涂层厚度0.4±0.1mm。卖方负责对增加的冷却风扇进行改造，采用外循环通风冷却。(删除)箱变设计使用寿命不应小于30年。箱变每个隔室应设置低功率常投加热器与除湿器组合配置的方案，根据柜体容积合理设置通风孔，箱变温湿度信号应具备远传功能，通过通信接口上传至箱变测控装置。

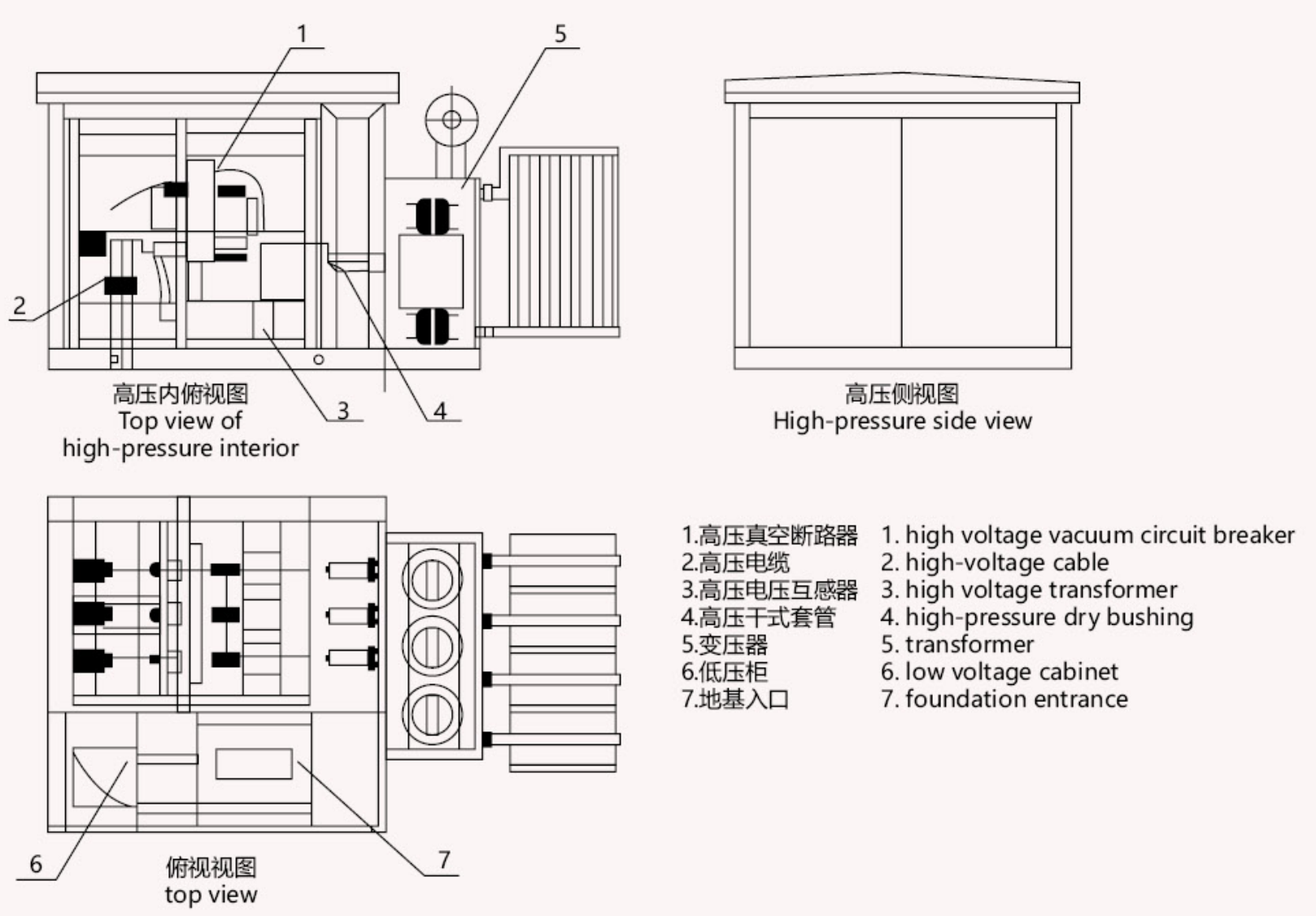

外形及安装尺寸

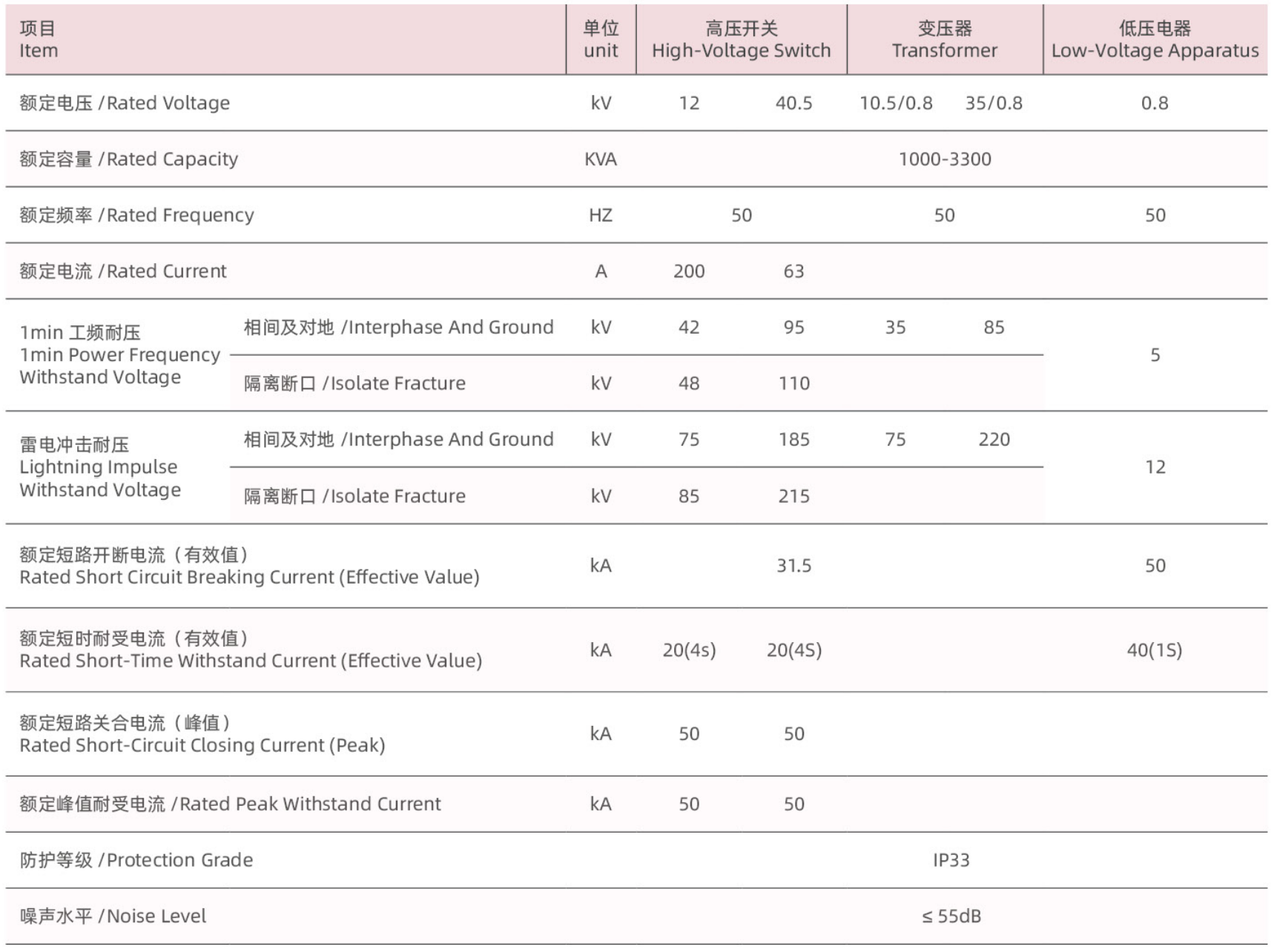

技术参数

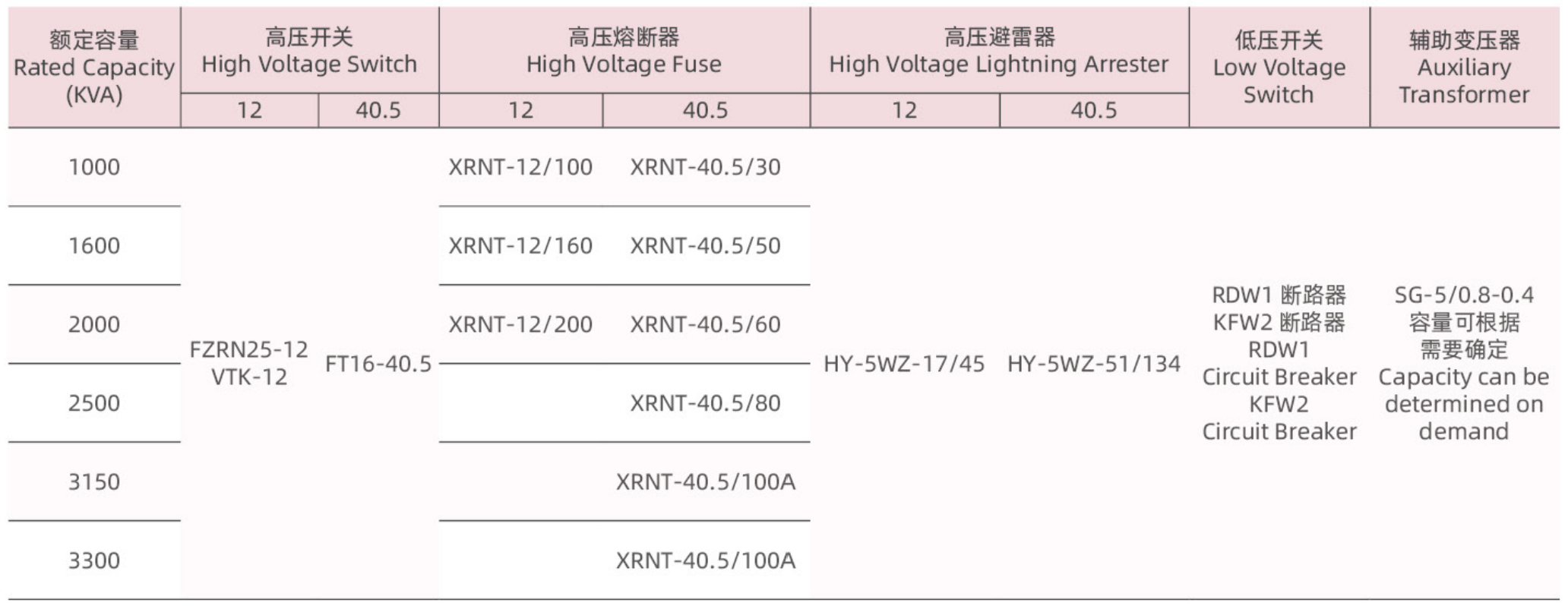

元器件选型表
