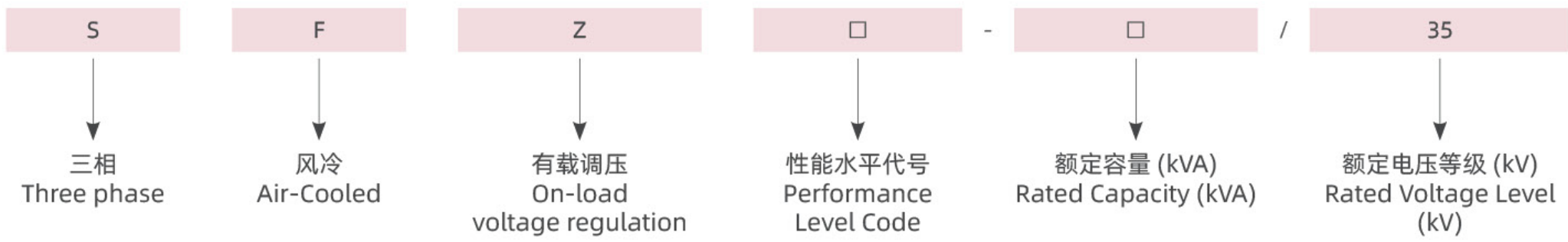

型号含义

适用范围

SFZ11-1600-31500/35型油浸式变压器适用于交流50Hz、额定工作电压35kV的电力系统中，作为中小型变电站变电设备。

铁芯

铁芯采用高导磁晶粒取向冷轧硅钢片。铁芯为习式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

绕组

绕组均为同心式线圈；高压绕组具有分接电压要求的抽头，引至分接开关上，开关安装在箱盖上，需切断电源方可变换分接电压。

安全保护装置

变压器装有气体继电器，压力释放阀。

油保护装置

变压器均装有储油柜，其一端装有油位计；变压器储油柜上应加装带油封的吸湿器。

变压器油箱及其附件

变压器一般不供给小车，箱底支架的焊接位置应符合GB6451的规定；

油箱的下部壁上装有油样活门，变压器油箱下部装有足够大的放油阀。

工作条件

安装高度：海拔不超过1000m

环境温度：-40℃⁓+40℃

技术参数
